Konštrukčný systém

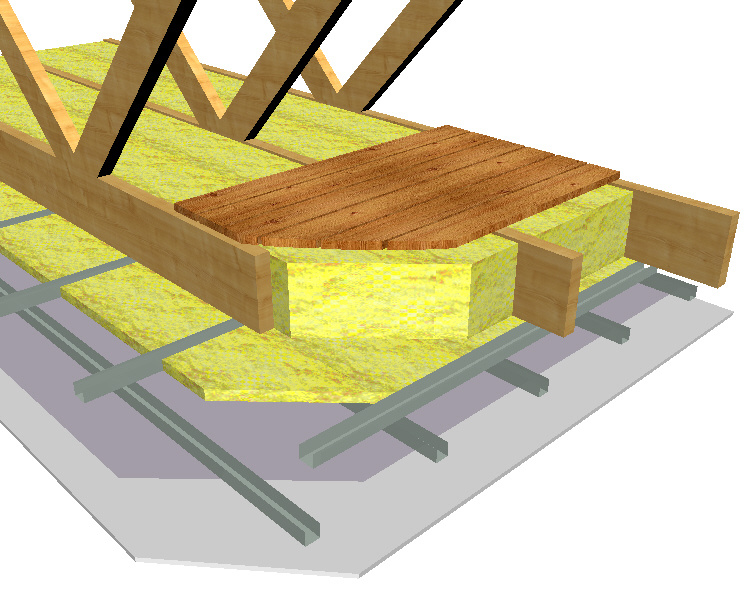

Bungalov

Bungalov
  • tepelná izolácia medzi trámami
  • tepelná izolácia pod trámami
  • paronepriepustná fólia
  • rošt podhľadu
  • sadrokartón

Tepelno-technické vlastnosti stropnej konštrukcie
Koeficient prestupu tepla: U=0.19 W/m K
Tepelný odpor: R=5,34 m K/W

Viacpodlažný dom

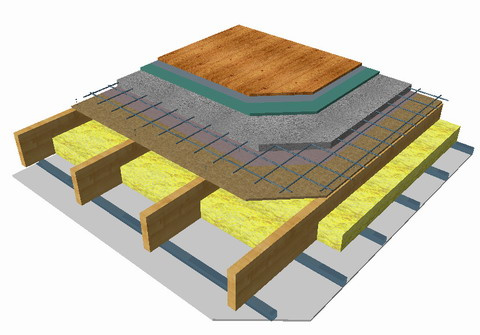

1. alternatíva (spriahnutá konštrukcia, mokrý proces)

1. alternatíva (spriahnutá konštrukcia, mokrý proces)
  • Konečná podlaha 15 mm
  • Kročajová izolácia extrudovaný polystyrén 50 mm
  • Cementový poter 50 mm s spriahnutý s trámovou konštrukciou
  • PE fólia
  • OSB 3 doska 22 mm
  • Trámová konštrukcia 240 mm
  • Tepelná izolácia medzi trámami120 - 240 mm
  • Rošt podhľadu
  • Sádrokartónový podhľad 12,5 mm
Index stavebnej nepriezvučnosti stropnej konštrukcie
Rw=40 dB.
Spriahnutie cementového poteru s trámovou konštrukciou zabezpečuje dostatočnú únosnosť pre občianske stavby.

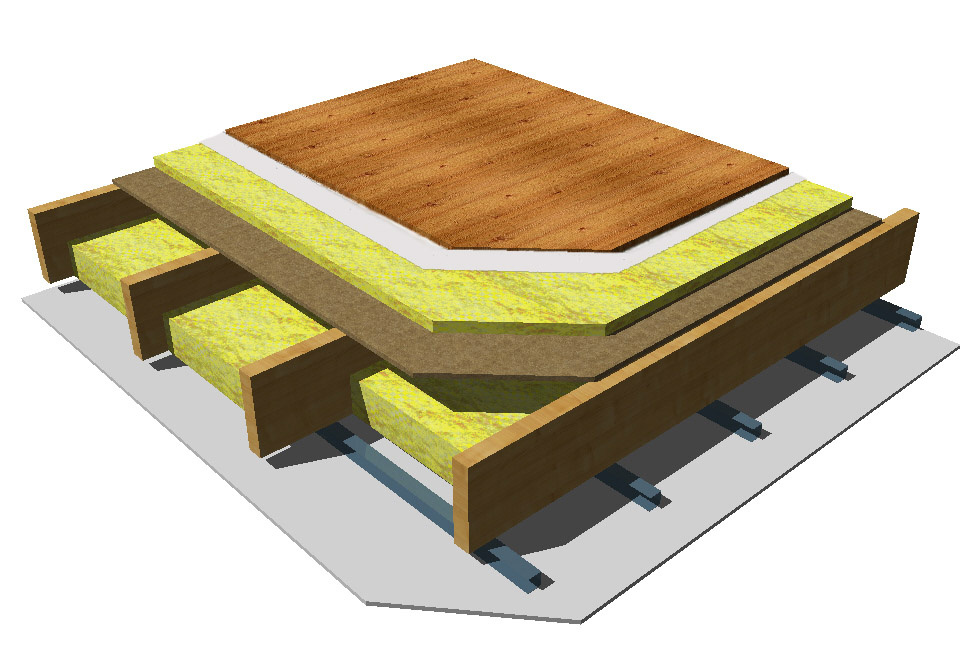

2. alternatíva (nespriahnutá konštrukcia, suchý proces)

2. alternatíva (nespriahnutá konštrukcia, suchý proces)
  • Konečná podlaha 15 mm
  • 2x sadrovláknitá podlahová doska 12.5 mm
  • Kročajová izolácia z minerálnej vlny
  • OSB 3 doska 22 mm
  • Trámová konštrukcia 240 mm
  • Tepelná izolácia medzi trámami120 - 240 mm
  • Rošt podhľadu
  • Sadrokartónový podhľad 12,5 mm

Index stavebnej nepriezvučnosti stropnej konštrukcie
Rw=37 dB.

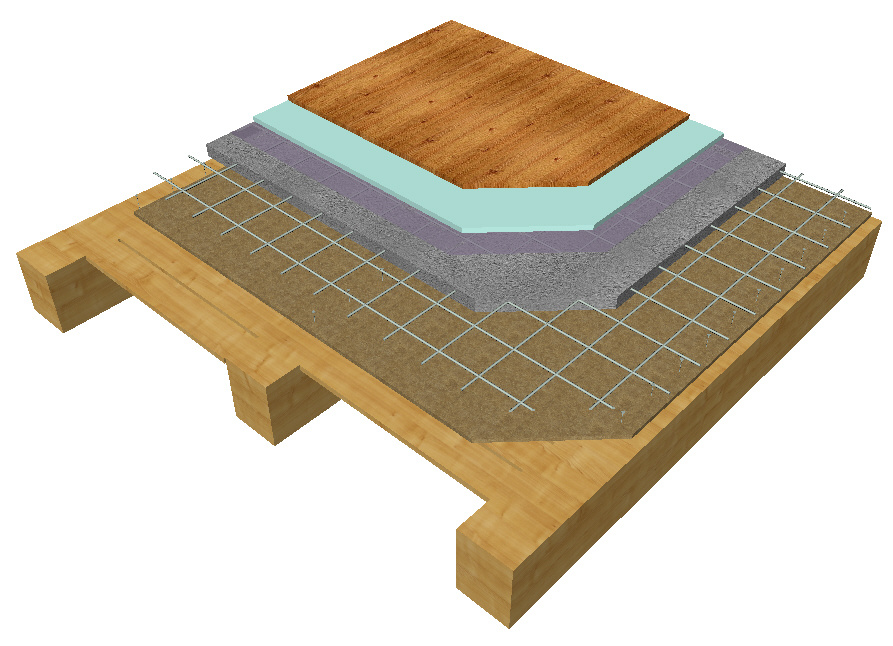

3. alternatíva (spriahnutá konštrukcia, mokrý proces, priznané trámy)

3. alternatíva (spriahnutá konštrukcia, mokrý proces, priznané trámy)
  • Konečná podlaha 15 mm
  • Kročajová izolácia extrudovaný polystyrén 50 mm
  • Cementový poter 50 mm spriahnutý s trámovou konštrukciou
  • OSB 3 doska 22 mm
  • Trámová konštrukcia 240 mm


Index stavebnej nepriezvučnosti stropnej konštrukcie Rw=39 dB.
Spriahnutie cementového poteru s trámovou konštrukciou zabezpečuje dostatočnú únosnosť pre občianske stavby.

Strecha

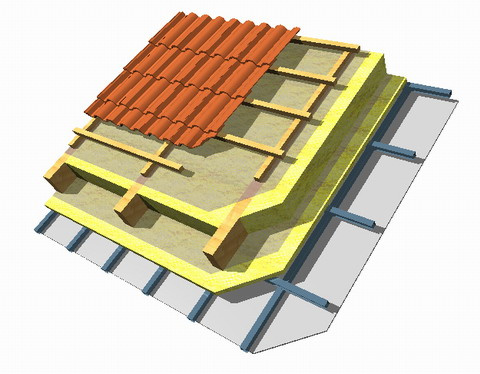

1. alternatíva

1. alternatíva
  • Strešná krytina
  • Lata 50/50
  • Kontralata 50/50
  • Strešná fólia-poistná hydroizolácia
  • Krokva
  • Tepelná izolácia medzi krokvami
  • Parozábrana
  • Horizontálne kovové profily s tepelnou izoláciou
  • Vertikálny kovový profil
  • Sadrokartón

Tepelnotechnické vlastnosti strešnej konštrukcie
Koeficient prestupu tepla: U=0,188 W/m2.K
Tepelný odpor: R=5,314 m2.K/W

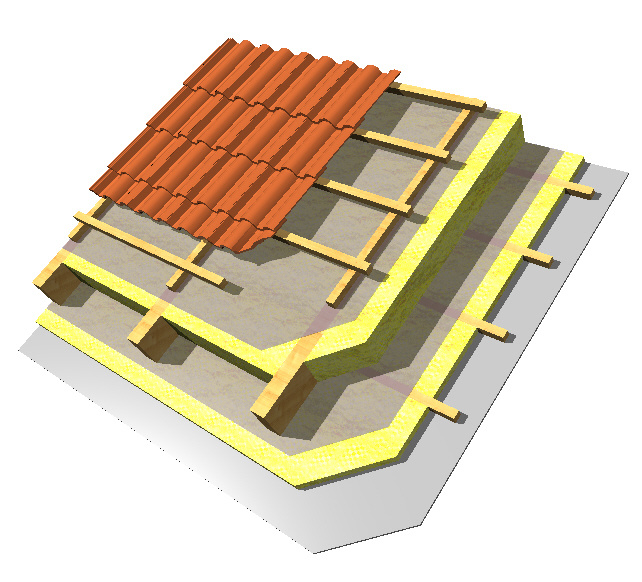

2. alternatíva

2. alternatíva
  • Strešná krytina
  • Lata 50/50
  • Kontralata 50/50
  • Strešná fólia-poistná hydroizolácia
  • Krokva
  • Tepelná izolácia medzi krokvami
  • Parozábrana
  • Horizontálne drevené latovanie s tepelnou izoláciou
  • Sadrokartón

Tepelno-technické vlastnosti strešnej konštrukcie
Koeficient prestupu tepla: U=0,188 W/m2.K
Tepelný odpor: R=5,314 m2.K/W
